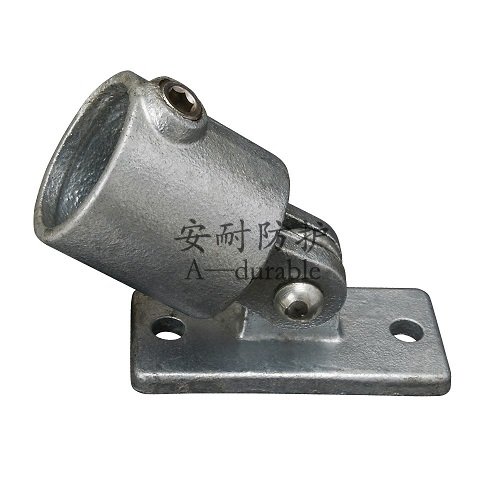

AN115-立柱万向基座

2020-12-15

适用于楼梯扶手与立柱连接的应用。
警告：该配件的设计不能承受横向载荷。不应仅使用此配件来建造整个结构，否则会很不稳定。
材质：玛钢、304不锈钢；
表面处理：热镀锌、热

返回目录上一篇：AN114-横杆接头下一篇：AN116-万向弯头

产品数据和尺寸

适用管径	A（mm）	B（mm）	C（mm）	M（mm）	重量（Kg）
DN20	27.25	38	42	M13	0.29
DN25	34.25	45	46	M13	0.35
DN32	43.25	54	60	M16	0.62
DN40	50.25	61	68	M16	0.68
备注：技术参数仅供参考，尺寸和重量均受制造公差的影响，如有更改，恕不另行通知

AN115
