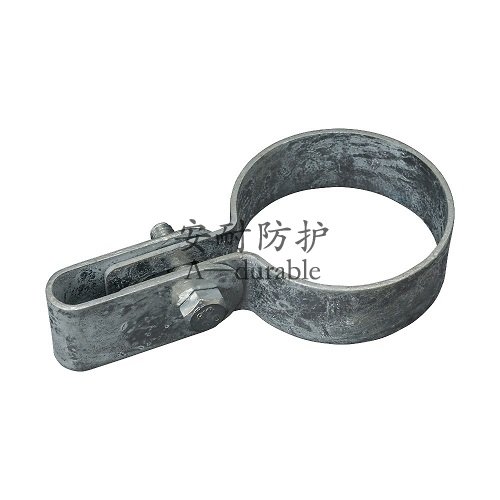

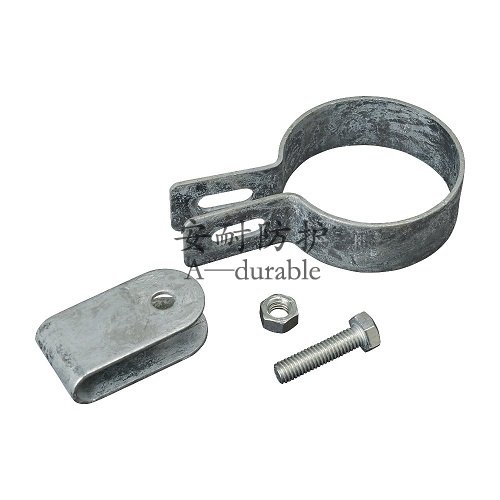

AN117-单网立柱连接件

2020-12-15

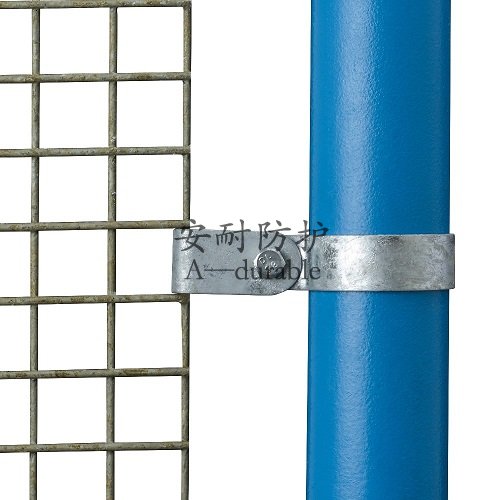

通常围栏边框与网片的连接。
材质：Q235；
表面处理：热镀锌、热镀锌静电喷塑；
适用管径：DN25、DN32、DN40。

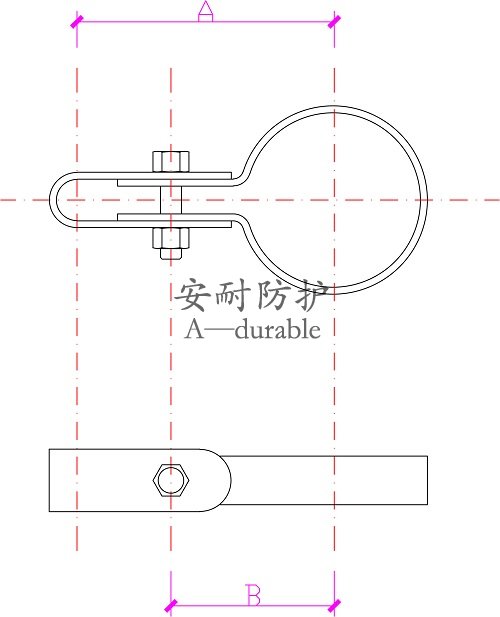

产品数据和尺寸

适用管径	A（mm）	B（mm）	C（mm）	M（mm）	重量（Kg）
DN20	27.25	38	42	M13	0.29
DN25	34.25	45	46	M13	0.35
DN32	43.25	54	60	M16	0.62
DN40	50.25	61	68	M16	0.68
备注：技术参数仅供参考，尺寸和重量均受制造公差的影响，如有更改，恕不另行通知。
