AN119-万向角四通

2020-12-15

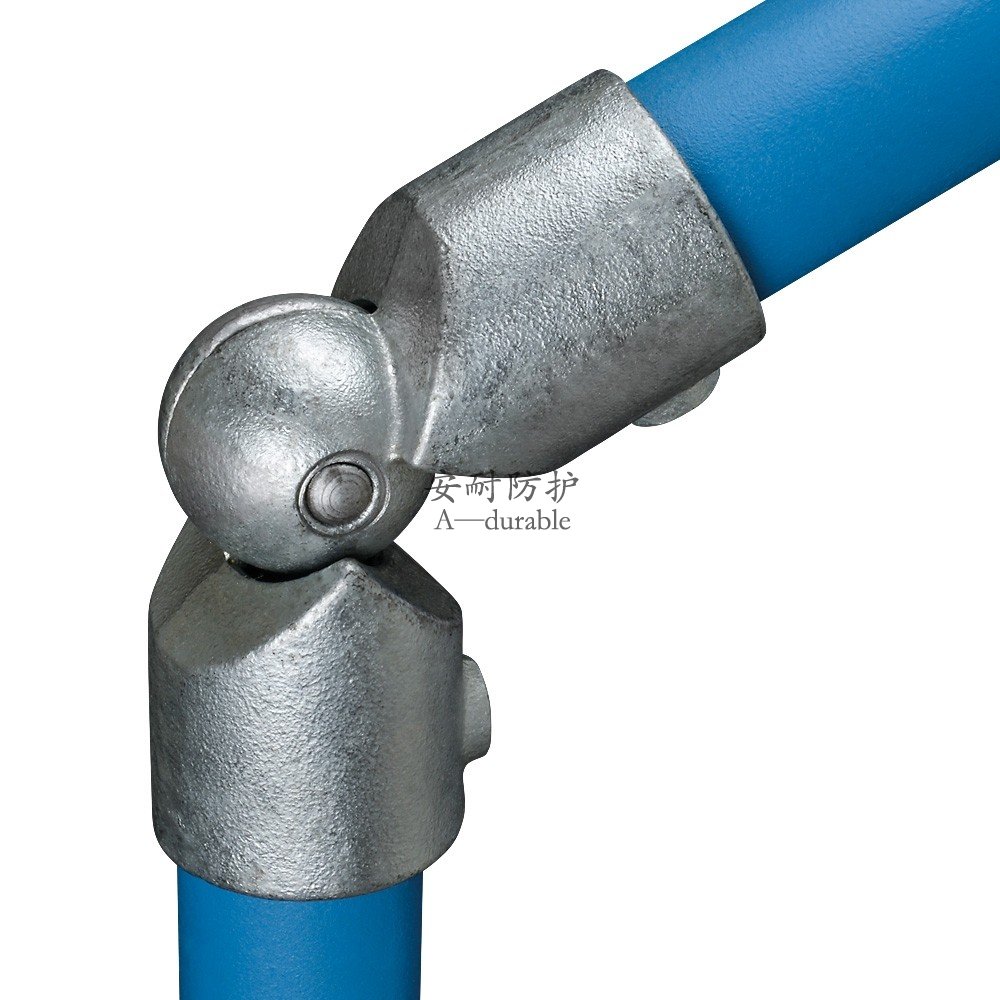

通常用于水平护栏上，以90°以外的角度创建带有直立的角。
在平面上创建介于85°和235°之间的角度。
材质：玛钢、304不锈钢；
表面处理：热镀锌、热镀锌静电喷塑；

返回目录上一篇：没有了下一篇：AN124-门轴配件1

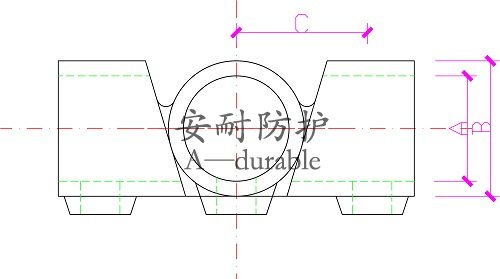

产品数据和尺寸

适用管径	A（mm）	B（mm）	C（mm）	M（mm）	重量（Kg）
DN20	27.25	38	42	M13	0.29
DN25	34.25	45	46	M13	0.35
DN32	43.25	54	60	M16	0.62
DN40	50.25	61	68	M16	0.68
备注：技术参数仅供参考，尺寸和重量均受制造公差的影响，如有更改，恕不另行通知。
