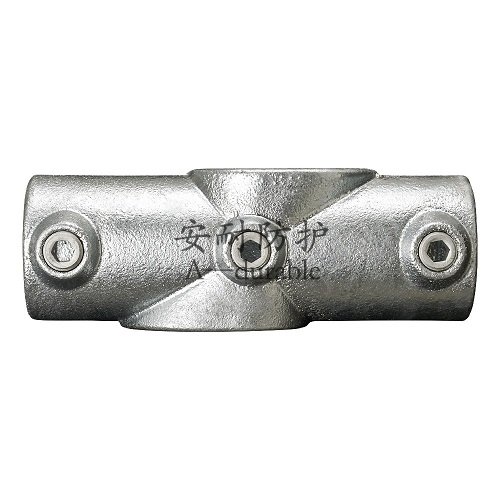

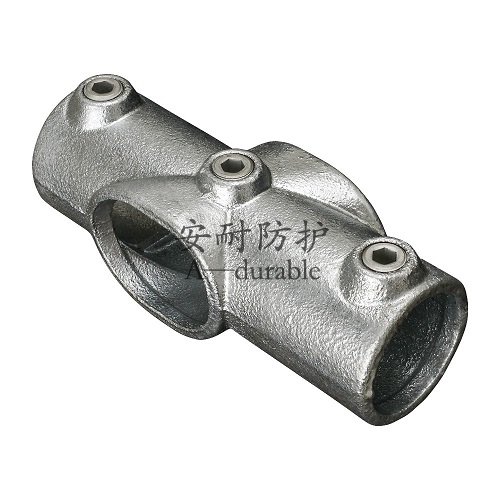

AN107-变向直四通

2020-12-17

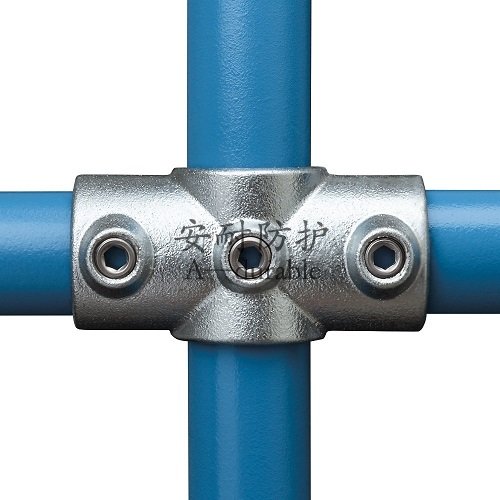

通常用于楼梯上的中间横杆与中间立柱相交的地方。可在11°至29°范围内调节；
材质：玛钢、304不锈钢；
表面处理：热镀锌、热镀锌静电喷塑；
适用管径：DN25、DN32、DN40。

返回目录上一篇：AN106-角三通下一篇：AN108-直四通

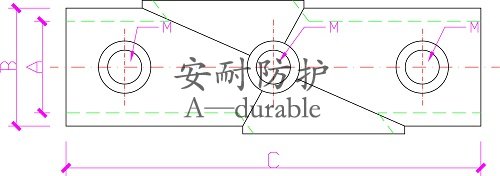

产品数据和尺寸

适用管径	A（mm）	B（mm）	C（mm）	M（mm）	重量（Kg）
DN20	27.25	38	42	M13	0.29
DN25	34.25	45	46	M13	0.35
DN32	43.25	54	60	M16	0.62
DN40	50.25	61	68	M16	0.68
备注：技术参数仅供参考，尺寸和重量均受制造公差的影响，如有更改，恕不另行通知。
