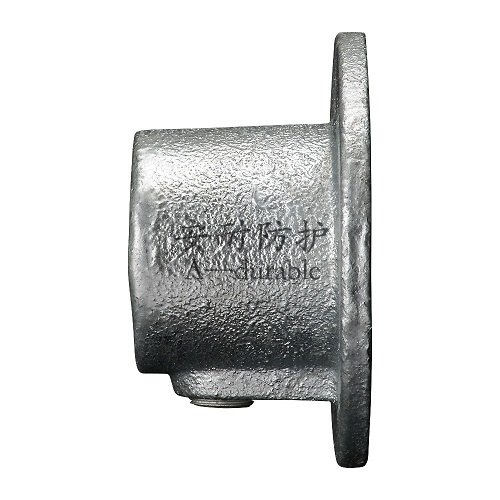

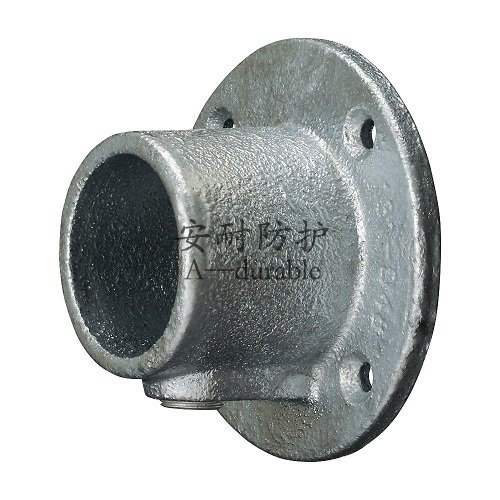

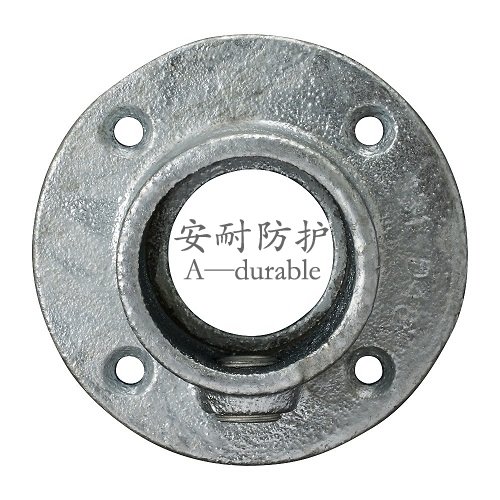

AN113-横杆与墙体连接件

2020-12-15

通常用于横杆与立面墙体的垂直连接。
警告：不建议将此配件用作支撑扶手，护栏，护墙，栏杆或其他结构的底板。
材质：玛钢、304不锈钢；
表面处理：热镀锌、热镀锌静电喷塑；

返回目录上一篇：AN112-万向四通下一篇：AN114-横杆接头

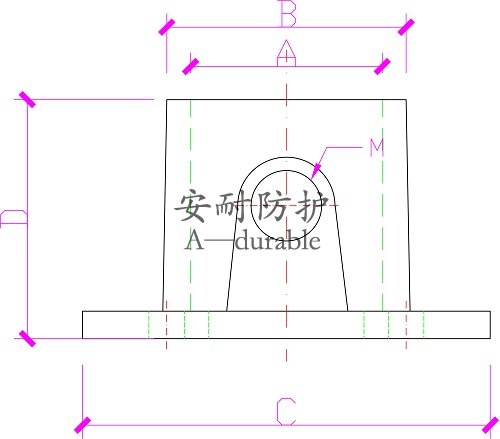

产品数据和尺寸

适用管径	A（mm）	B（mm）	C（mm）	M（mm）	重量（Kg）
DN20	27.25	38	42	M13	0.29
DN25	34.25	45	46	M13	0.35
DN32	43.25	54	60	M16	0.62
DN40	50.25	61	68	M16	0.68
备注：技术参数仅供参考，尺寸和重量均受制造公差的影响，如有更改，恕不另行通知。
